高鉻鑄鐵和碳鋼固液復合鑲鑄生產(chǎn)錘頭技術，鑲鑄材料的選擇首先是根基零件的服役條件而定，其次必須保證兩種金屬具有良好互熔性，使界面呈冶金結(jié)合，以提高其結(jié)合強度。高鉻鑄鐵-碳鋼鑲鑄雙金屬材料的研究最為廣泛，該工藝主要用于以磨料磨損為主要破壞形式的工作中例如錘式破碎機錘頭，國內(nèi)外已對高鉻鑄鐵-碳鋼組鑄件進行了深入研究，發(fā)現(xiàn)高鉻鑄鐵-碳鋼具有良好的互溶性，硬性其符合質(zhì)量的因素主要有：1、鑲鑄件的表面處理狀況；2、鑲鑄漸暗的表面處理狀況；3、鑲鑄件與澆注金屬液體積比；4、金屬液澆注溫度等。

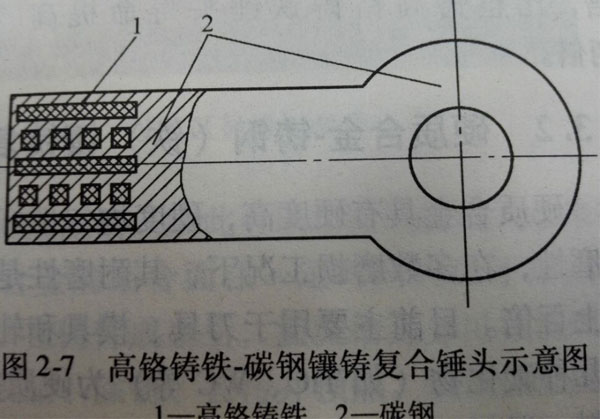

為改善雙金屬鑄件的結(jié)合效果，提高結(jié)合層強度，鑲鑄件在放入鑄型前應該進行除銹、去氣、去潮濕處理。另外，鑲鑄件與澆注金屬液體積比應小于1，最好將鑲鑄件體積控制在金屬液體積的30%以上。萊鋼燒結(jié)廠在PCK1010錘式破碎機上，采用如圖所示的高鉻鑄鐵-碳鋼鑲鑄復合錘頭，用于破碎白云石，其使用壽命是高錳鋼錘頭的10-15天提高至40-45天，效果顯著。

但是，采用上圖所示的工藝制造高鉻鑄件-碳鋼鑲鑄復合錘頭，工藝復雜。針對此情況則開發(fā)了帶燕尾的高鉻鑄件整體鑲塊與碳鋼復合工藝，將高鉻鐵鑲塊預熱后放入鑄型，并用鋼液將鑲塊的燕尾高固，但這樣在澆注鋼液的過程中，鑲塊的燕尾頸部易產(chǎn)生裂紋，而鑲鑄后燕尾已被鋼包圍，裂紋不能直觀檢查出來，因而復合鑄件在實際使用中是極危險的。為解決這一難題，最有效地辦法是將鑄鐵采用包覆鑄造法與鑄鋼包覆于一體。

在通常的雙金屬包覆鑄造中，為了使基體與復合金屬之間達到良好的冶金結(jié)合，一般都要進行包括清理、除銹、預熱等環(huán)節(jié)的預處理，給生產(chǎn)帶來了許多不便。為了簡化生產(chǎn)工藝，在雙液金屬復合錘頭包覆鑄造中，采用了機械與冶金相結(jié)合的方式使錘柄與錘端金屬牢固地結(jié)合在一起，錘柄與錘端金屬相復合的部位，鑄出兩個圓孔，當高溫鐵液澆入后，除了在錘柄與錘端的結(jié)合部位達到一定的冶金結(jié)合外，流入這兩個圓孔的金屬液凝固后就充當了連個連接銷，可以有效地防止復合部位的脫落和松動。由于有了機械結(jié)合的保險作用，錘柄的預處理就顯得不十分重要了，使生產(chǎn)工藝得到了簡化。利用上述工藝生產(chǎn)的10kg重錘頭，在立軸破碎機上裝機使用壽命近10倍，比整鑄高鉻鑄鐵錘頭壽命提高2倍。

鞏義東辰實業(yè)（東辰鑄造廠）破碎耐磨鑄件30年創(chuàng)新發(fā)展，工藝成熟、技術領先、廠家直銷、品控嚴格、售后完善有保障。東辰獨家擁有雙液熱復合材料生產(chǎn)雙金屬復合錘頭專利技術，采用消失模真空吸鑄工藝，液液狀態(tài)一次澆鑄，復合面積達100%，解決了鑲合金和兩次澆鑄錘頭容易出現(xiàn)的斷裂、掉塊、掉頭等現(xiàn)象，提高了錘頭使用的安全性；東辰錘頭采用硬度極高的高鉻合金，洛氏硬度達62-65，錘柄采用合金鋼韌性好，將錘柄和錘頭的優(yōu)勢結(jié)合，抗磨不斷裂，一次澆鑄無脫落，使用壽命是高錳鋼和鍛造錘頭的4倍以上，可為用戶節(jié)省資金，創(chuàng)造效益。
