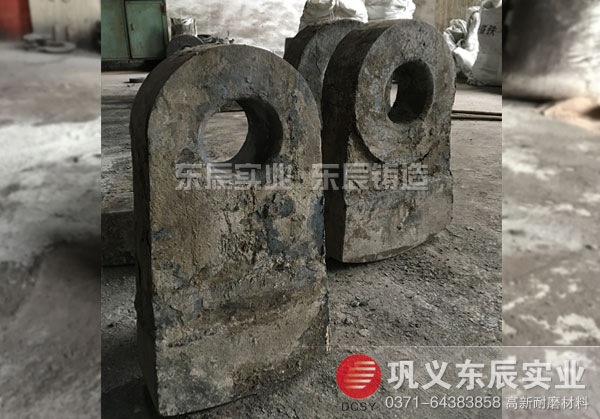

鞏義東辰雙液復合錘頭為什么具有硬而不脆韌卻耐磨的性能特點呢，該雙液復合合金錘頭錘端采用高鉻鑄鐵，視客戶工況調整鉻及其合金元素的含量，使用我廠錘頭以達到耐磨性和韌性的平衡。復合錘頭采用消失模雙液復合澆鑄工藝，一次澆鑄成型，這種結合方式把兩種材料的特性最大化，所謂硬而不脆、韌卻耐磨，說的正是雙液復合錘頭。

雙液復合錘頭錘柄部分采用低合金鋼，具有良好的韌性，不易斷裂，錘頭部分采用高鉻合金，具有良好的耐磨性，利用特殊的生產工藝將兩者有機的結合起來，使錘頭同時滿足韌性和耐磨性的要求。經水韌處理加低溫回火后的復合金相組織為馬氏體加共晶碳化物，鑄件雙液熔合處已完全結合在一起，沒有冷隔、裂紋和夾雜等缺陷，組織致密。

雙金屬復合錘頭的錘端工作表面與物料接觸，產生高應力磨損，通過對錘頭表面微觀形貌進行分析，發現錘頭的磨損過程是變形和沖擊磨損綜合作用的結果，而且只是錘端磨損嚴重，錘柄基本上沒有磨損，只是受應力作用。因此，利用高鉻鑄鐵的優異抗磨能力和碳鋼的優良韌性，采用高鉻鑄鐵-碳鋼復合的辦法制造錘頭是目前耐磨破碎機錘頭首選。

破碎機是水泥、陶瓷、礦山和電力等行業廣泛使用的破碎機械，錘頭是其主要的易磨損件，長期以來多采用高錳鋼制造。在破碎機錘頭的研究與應用中，盡管已經取得了較大進展，但錘頭仍然是壽命最短、消耗量最大的部件之一，而雙金屬復合錘頭是解決這一問題的有效途徑。錘頭整體根據工作性質不同可以劃分為錘柄與錘端兩部分，不同部位要求具有不同的使用性能。錘柄要求具有綜合機械性能，要有一定的強度和韌性；而錘頭磨損的主要部位是錘端部，因此要求錘端具有較高的耐磨性能。

鞏義東辰耐磨錘頭在國內某鋼鐵企業的燒結廠用于破碎石灰石 （白云石），用上述材料和工藝生產的復合錘頭。結果表明，鑄造復合錘頭運行時間為27-35h，高錳鋼錘頭運行時間為9-11h，在相同工況條件下，用消失模液液復合生產的復合錘頭，其壽命是高錳鋼的3倍多。

鞏義東辰雙金屬復合錘頭同時滿足韌性和耐磨性的要求，錘頭的頭部硬度可達到62HRC-65HRC，歡迎新老客戶咨詢洽談合作。

本文由鞏義市東辰實業有限公司（鞏義市東辰鑄造廠）http://www.upvg.cn編輯，轉載請注明出處。

推薦閱讀
破碎機錘頭那家好東辰提醒應選工序成熟使用安全的廠家
